基础逻辑电路§

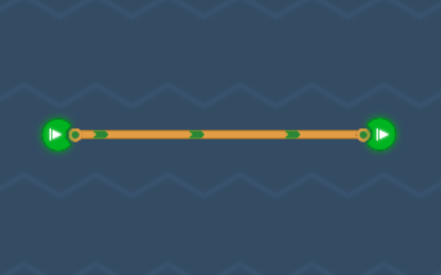

原力觉醒§
通路与断路。

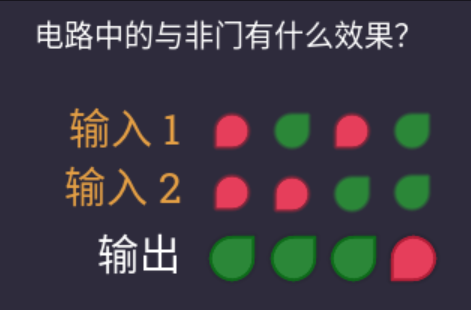

与非门（NAND）§
与非门，相当于‘非’‘与门’，可以理解为与与门相反。

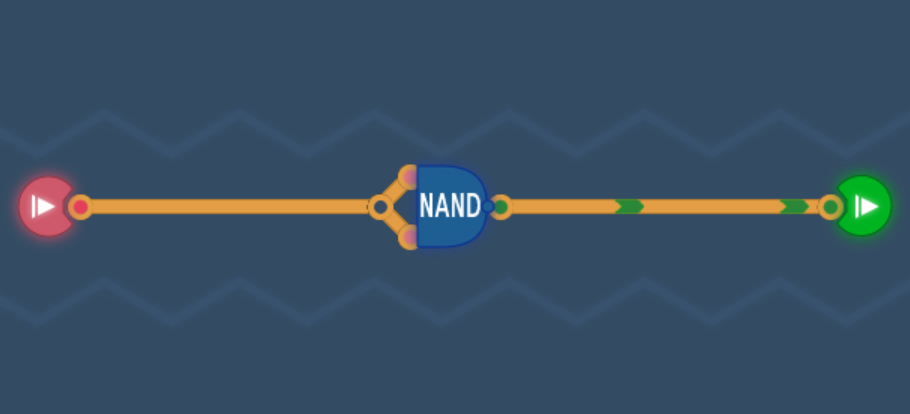

非门（NOT）§
与非门的两路信号相同，输入为真输出否，反之则为真，故为非门。

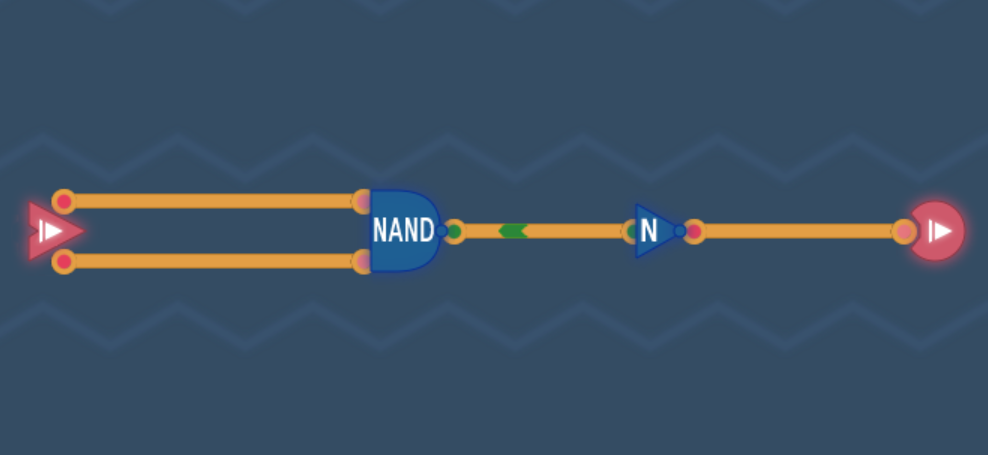

与门（AND）§
与非门，相当于‘非’‘与门’，再加上一个非门，‘非’‘非’相消得与门。

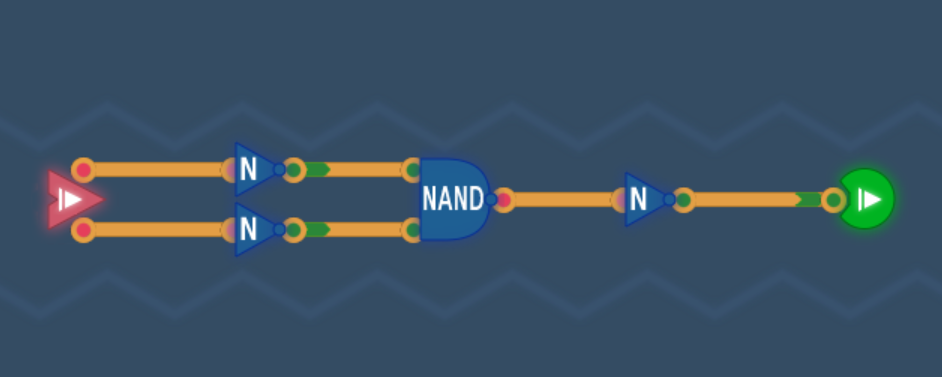

或非门（NOR）§
或非门，相当于‘非’‘或门’，可以理解为与或门相反。
对于一个与非门，取反输入端，能够使原本全真为否，其它为真的局面变成全否为否，其它为真的局面。
对与非门的输出取反，则得到所需的全否为真，其它为否的局面。

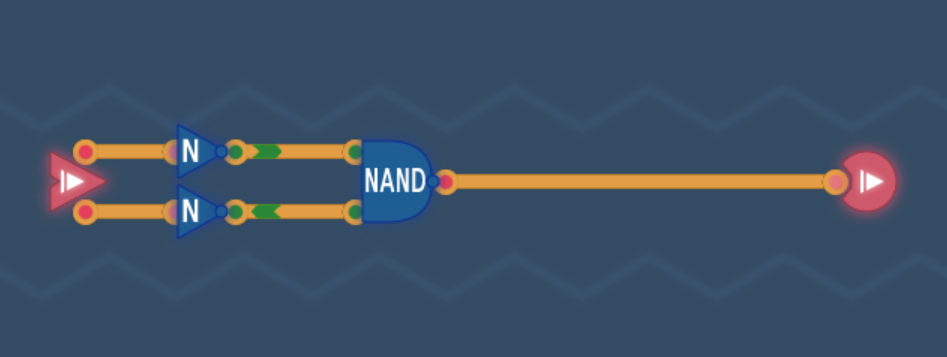

或门（OR）§
或非门，相当于‘非’‘或门’，去掉后面的取反即可。

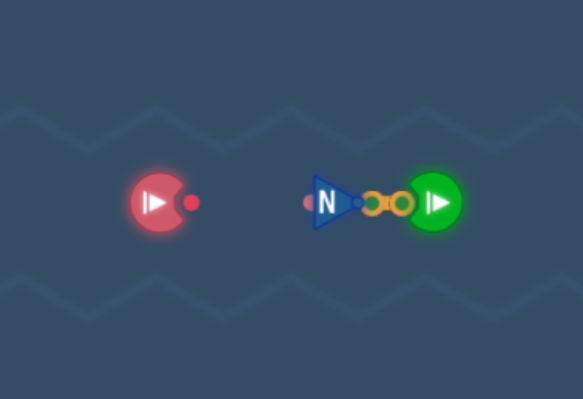

高电平§

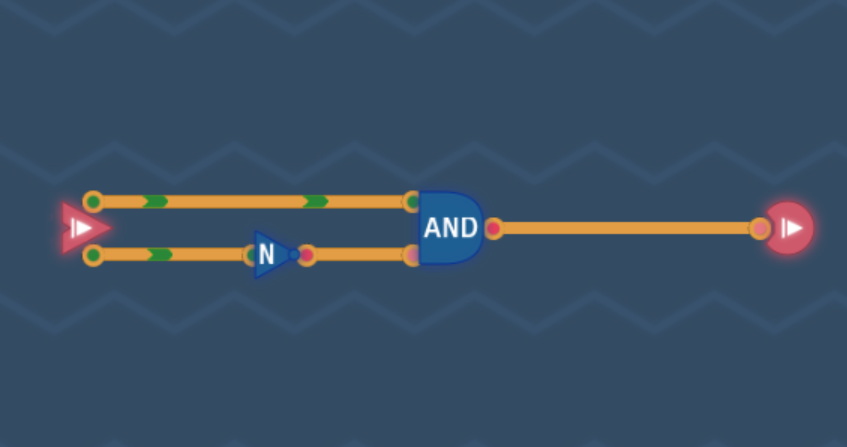

第二刻§
使用与门让其满足条件。

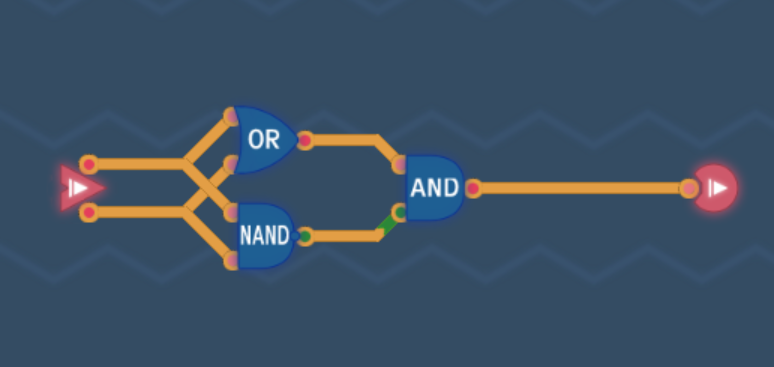

异或门（XOR）§
使用或门判断是否有真，使用与非门判断是否全真。 与门整合结果即可。

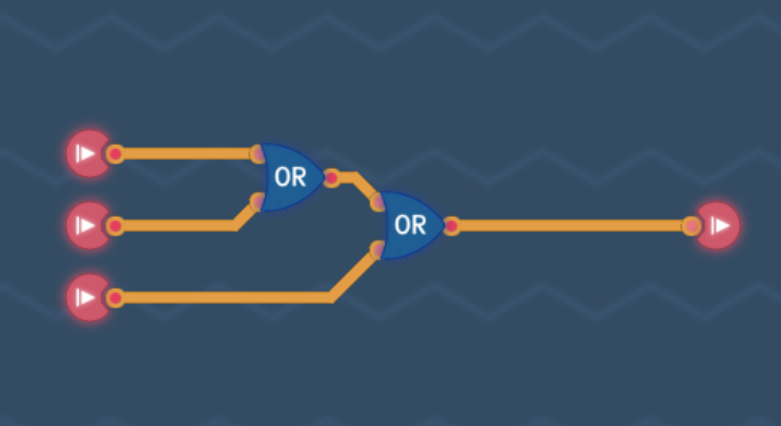

三路或门§

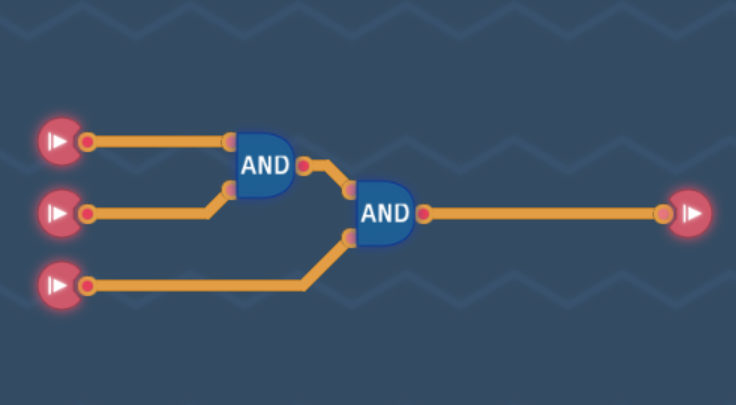

三路与门§

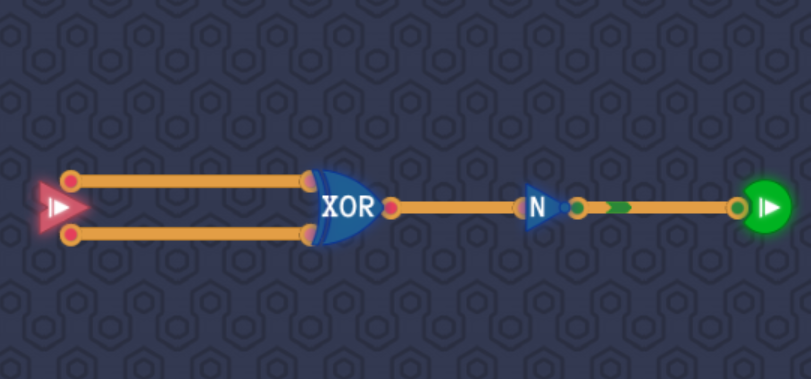

同或门（XNOR）§
异或门取反即可。
